TFW大型高壓相復勵無刷同步發電機概述

    TFW大型高壓相復勵無刷同步發電機可由內燃機、汽輪機、水輪機等原動機組成發電機機組，可作為備用電源和常用電源直接向負載供電，也可向電網供電。

    TFW大型高壓相復勵無刷同步發電機由恒壓裝置（包括付繞組、電抗器、電流互感器、靜止整流橋）、勵磁機、旋轉整流器組成其不可控勵磁系統，當電壓調節器KXT投入使用時不可控為可控狀態，調壓指標大大提高。

    TFW大型高壓相復勵無刷同步發電機，功率范圍1000-14000kW；電壓可制作為2400V、3150V、4160V、6300V、6600V、10500V、11000V、13800V；頻率可為50Hz或60Hz；功率因數一般為0.8（滯后）；性能符合國家標準GB755《旋轉電機基本技術要求》的有關規定。

TFW大型高壓相復勵無刷同步發電機產品型號及含義

TFW大型高壓相復勵無刷同步發電機結構簡介

   TFW大型高壓相復勵無刷同步發電機為臥式安裝，單軸伸，采用帶底座式軸承，勵磁極在座式軸承外側，冷卻方法可根據用戶要求制成關閉、半管道、管道通風密閉循環，旋轉方向從軸伸看順時針方向旋轉，防護等級為IP21、IP23。

   機座：用鋼板焊接成整體結構，軸承座分別固定于鋼板焊接成的底板上。

   定子鐵芯：用0.5mm厚的硅鋼扇形片疊壓而成，扇形片兩面涂有絕緣漆，定子鐵芯用拉緊螺桿或鴿尾固定在機座上。

   定子線圈：線圈為雙層疊繞式，采用B級或F級絕緣。

   磁極：由薄鋼板沖制沖片疊壓而成，磁極鐵心外套以磁極線圈，整體磁極裝在磁極座上。

   磁極線圈：由扁銅線繞制而成，用B級或F級絕緣處理

   軸承：由鑄鐵的軸承座和澆有軸承合金的軸瓦等組成，潤滑方式為油環自潤滑或外加油路系統的復合潤滑。

   勵磁機：勵磁機為轉極式，主機轉子、勵磁轉子、旋轉整流器同軸旋轉，勵磁機定子機座和主機機座把在同一底板上，放在軸承座外側。

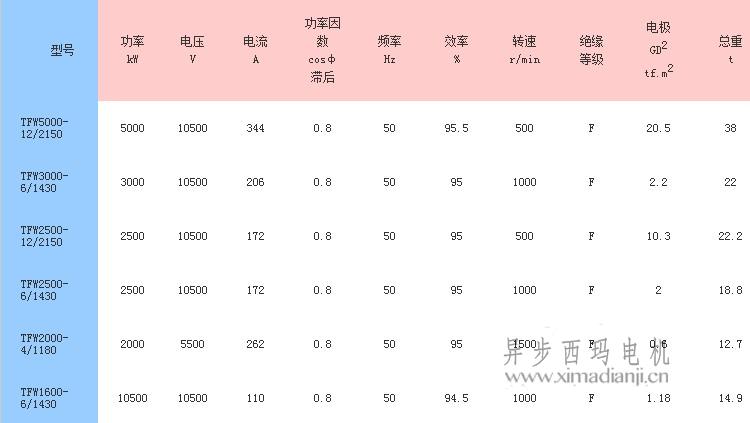

TFW大型高壓相復勵無刷同步發電機技術數據

TFW大型高壓相復勵無刷同步發電機成套供應范圍

本系列發電機成套供應主機、底板、軸承恒壓裝置、自動電壓調節器、備件、隨機文件等。

TFW大型高壓相復勵無刷同步發電機訂貨須知

用戶在訂貨時必須說明發電機型號、功率、電壓、轉速等。
