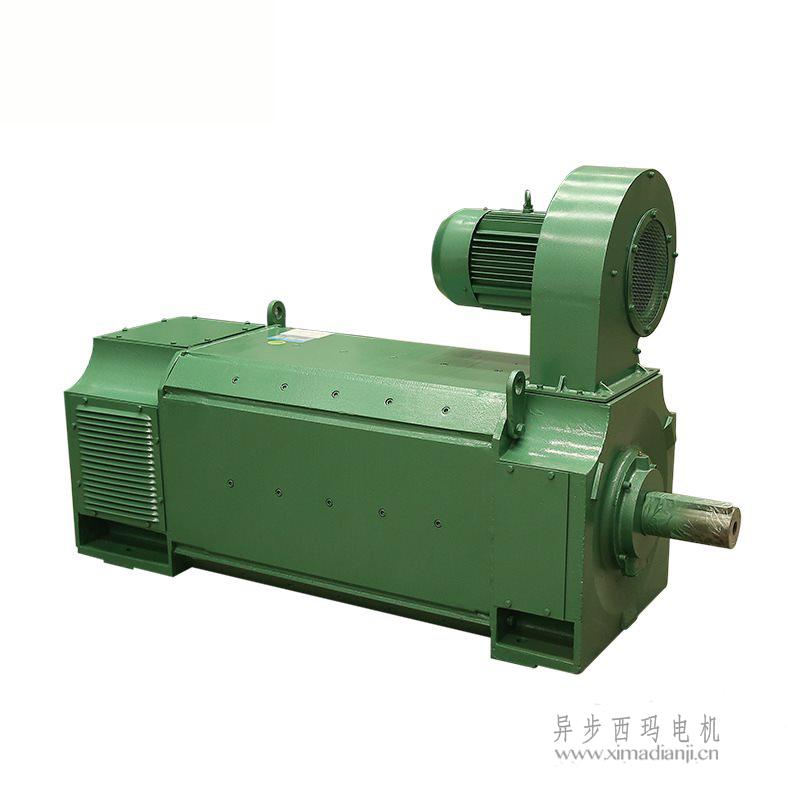

Z4-200-31-90KW-Z4直流電機-泰富西瑪電機

Z4系列直流電動機-Z4-200-31-90KW-Z4直流電機廣泛使用于冶金、機床、造紙、染織、印刷、水泥、塑料等工業部門，適用于調速范圍廣、過載能力1.6倍的電力拖動調速系統。恒功率弱磁向上調速范圍，對于不同規格可以達到額定轉速的1.0~3.8倍，恒轉矩降低電樞電壓向下調速最低可到20r/min。

Z4-200-31-90KW-Z4直流電機不僅可用直流電源供電 ，也適用于靜止整流電源供電，轉動慣量小，有較好的動態性能，并能承受較高的負載變化率。適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統。本直流電動機的定額為連續工作制的連續定額，在海拔不超過1000m，環境空氣溫度不超過40℃的地區，電動機能定額運行。采用F級絕緣，經久耐用。

Z4系列直流電動機的功率范圍由1.5千瓦到600千瓦，共分三十七個等級。額定電壓有160伏、440伏兩種，額定轉速有3000、1500、750、600、500、400、300、200r/min九種。勵磁方式為他勵，勵磁電壓為180伏。除上述規定外，根據用戶需要也可以派生出其他的功率、電壓、轉速及勵磁電壓值。

額定電壓為160伏的電動機，在單相橋式整流器供電情況下一般需要帶電抗器工作，外接電抗器的電感數值在銘牌上注明。額定電壓為440伏的電動機，均不需外接電抗器。

Z4-200-31-90KW-Z4直流電機為八角形全疊片機座，這比圓形機座能更好地利用空間，在相同的輸出情況下，它的中心高較圓形機座結構顯著減小，當用靜止整流電源供電時，它能在動態條件下經受電流波動和負載電流的快速變化。一般機座不帶底腳，電機底腳放在端蓋上，這樣可以減小電機振動。

Z4-200-31-90KW-Z4直流電機一般不帶串勵繞組，適用于反正轉的自動控制設備中。根據用戶需要也可以制成串勵繞組。中心高100mm至280mm設計成無補償繞組的電動機，中心高315mm到450mm設計成有補償繞組的電動機。

Z4-200-31-90KW-Z4直流電機的基本冷卻方式為IC06，即自帶豉風機的外通風。并有多種派生形式，如自通風型、封閉型等。外殼基本防護等級為IP23S。

Z4-200-31-90KW-Z4直流電機的結構及安裝型式為IMB3、IMB35、IMB5、IMV1、IMV15（具體見表一），電機安裝尺寸除地腳孔軸向距離（B尺寸外），其余尺寸均符合IEC標準。出線盒位置從轉動端視之在機座的右側，如果用戶要求出線盒置于機座的另一側，訂貨時應注明。電動機輸出軸為單軸伸，如果用戶要求也可以制成雙軸伸，電機的旋轉方向從軸伸端視為順時針向旋轉。電動機的傳動方式為彈性聯軸器聯接，也可用于一定徑向力的傳動方式。

根據用戶需要電動機可附裝測速發電機，脈沖發生器和離心開關，具體要求在訂貨時商定。
